Ganzglasgeländer 144x
Allgemeines bauaufsichtliches Prüfzeugnis

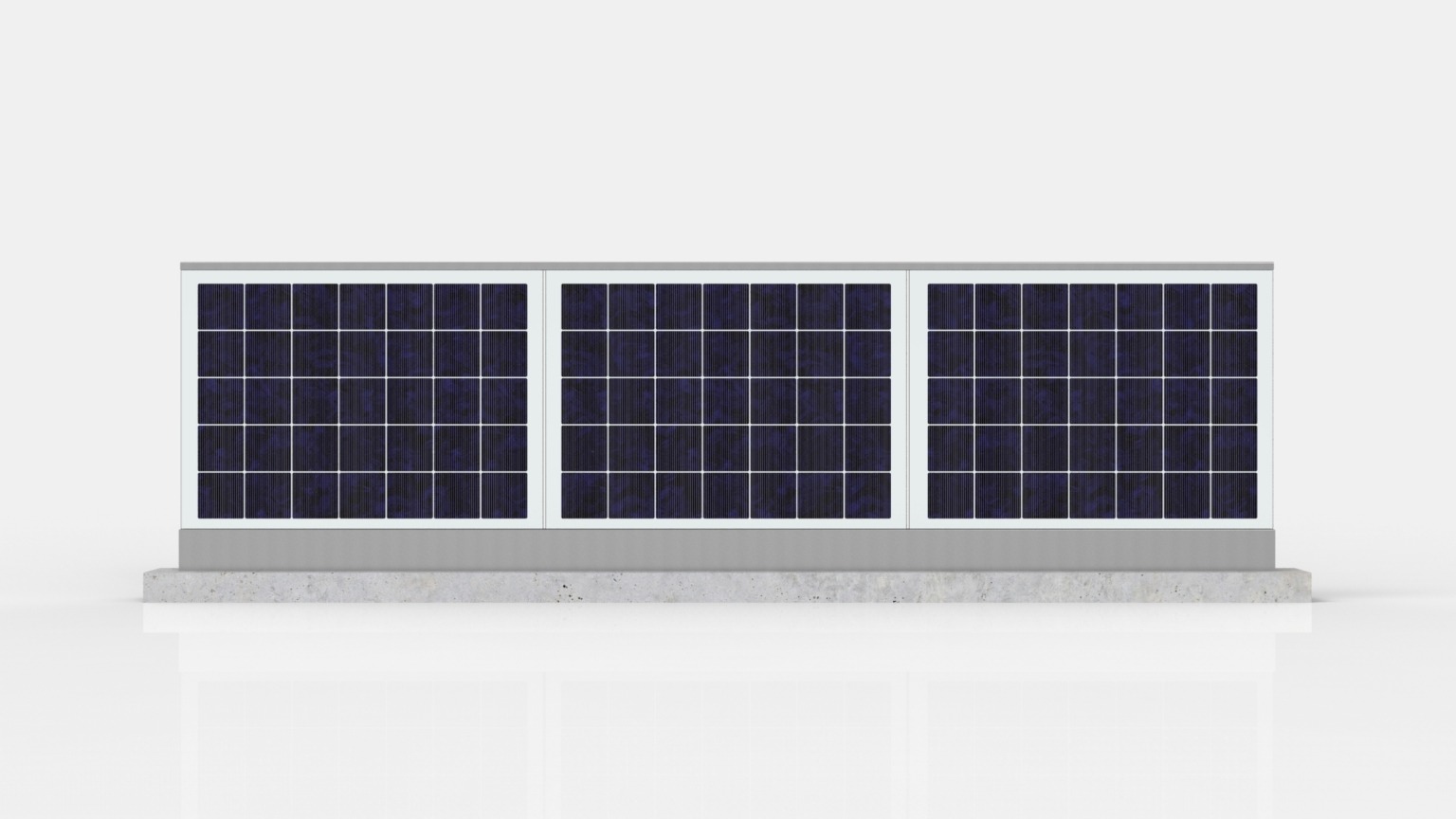

Ganzglasgeländer mit Photovoltaik
Die Kombination aus CP-Brüstungsprofilen und PV-Modulen ist nicht nur im Design stark. Das PV-System hat alle Tests bestanden und ist als Ergänzung in das vorhandene allgemeine bauaufsichtliche Prüfzeugnis (abP) eingefügt. Die durchdachte Konstruktion ermöglicht eine einfache, abschließende Montage durch den Elektriker oder Photovoltaik-Installateur. In der Lieferung sind alle Komponenten inkl. Kabel und Verbindern enthalten, um eine problemlose Anbringung zu gewährleisten.
abP mit Photovoltaik-Erweiterung
Broschüre
Photovoltaik
Brüstungen, Dächer und Fassaden
144x Systemprofile inkl. PV
Montageaneitung Systemprofile 144x inkl. Photovoltaik
Anfrageblatt Glas
Scheibenaufbau und -abmessungen
| Scheibenaufbau (VSG aus ESG oder ESG-HF) | Breite (min.-max.) | Höhe inkl 100 mm Einspanntiefe (min. – max.) |
|---|---|---|
| 8 mm / 0,76 mm PVB / PV-Zellen / 0,76 mm PVB / 8 mm (17,52 mm) | 500 mm – 6000 mm | 1200 mm |
| 10 mm / 0,76 mm PVB / PV-Zellen / 0,76 mm PVB / 10 mm (21,52 mm) | 500 mm – 6000 mm | 1200 mm |
Beispielrechnung
Jahresertrag kWh
- Standort: München
- Balkonausrichtung: Süden
- Länge: 8,4 m
- 0,40 € pro kWh
*bei komplettem Eigenverbrauch
| Photovoltaikleistung | Netzeinspeisung | Spezifischer Jahresertrag | Eingesparte Stromkosten pro Jahr* | Eingesparte Stromkosten 20 Jahre* |
|---|---|---|---|---|
| 1,32 kWp | 1022 kWh | 771,25 kWh | 408,80 € | 8176 € |
cp-mini mit Photovoltaik
1
2
3
1
Halter 9420VA-EL/9410VA
2
Halter 9420VA/9410VA
3
Kantenschutz
Das PV-System beinhaltet die cp-mini Systemhalter für PV-Module, die Pfosten und alle erforderlichen Verbindungselemente. Besonders ästhetisch ist die verdeckte Verkabelung gelungen. Die Sicherheit der Konstruktion und die Eignung als Brüstungselement wurden natürlich nachgewiesen. Das System lässt sich besonders einfach montieren und vom Elektriker oder Photovoltaik-Installateur mühelos anschließen.
- Nachweis der Tragfähigkeit, unter stoßartigen Einwirkungen der Verglasung und ihrer unmittelbaren Befestigung (Halterung, Verschraubung) in Verbindung mit den PV-Modulen, erbracht
- Statische Berechnungen vorhanden
- verdeckte Verkabelung des Moduls oberhalb der Glaskante
Photovoltaikleistung (kWp) pro m = 0,13 kWp
Broschüre
Photovoltaik
Brüstungen, Dächer und Fassaden
MOA-9410VA-9420VA-cp-mini-solar
Montageanleitung Befestigungsystem cp-mini mit Photovoltaik
abP
Befestigungssystem cp-mini
BAY 40-008-21-3
Anfrageblatt Glas

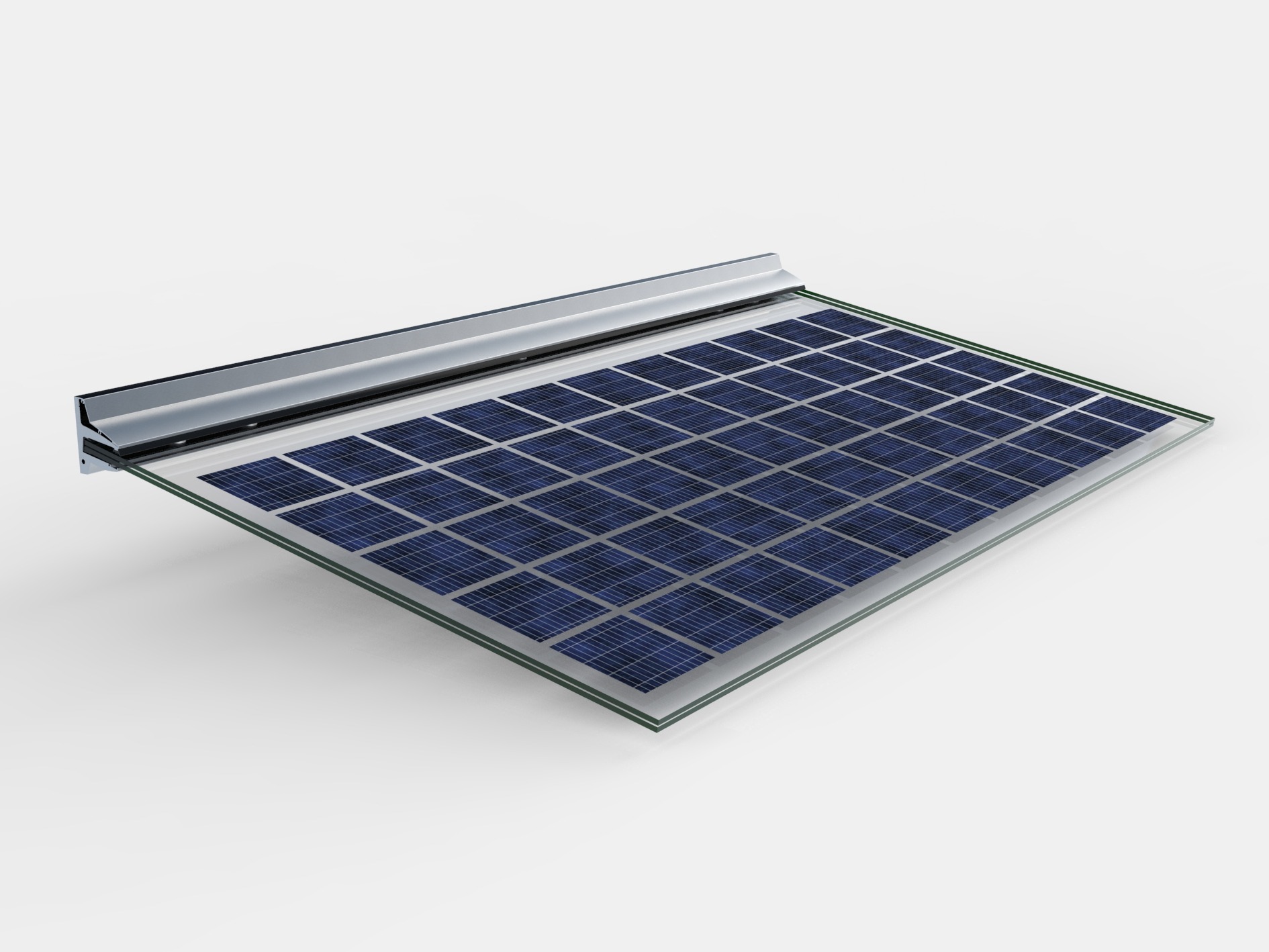

Unser neues Vordachsystem erfüllt höchste Ansprüche an Qualität und Sicherheit und verfügt über eine allgemeine Bauartgenehmigung. Das PV-Modul wird auf das üblicherweise verwendete Glas auflaminiert und sorgt mit seiner Konstruktion für höchstmögliche Stabilität und eine effiziente Energiegewinnung. Die elegante, unsichtbare Verkabelung wurde eigens für diesen Anwendungsfall entwickelt und wird durch eine formschöne Verblendung gewährleistet.
Abmessungen: 1200 x1998 mm
abP mit Photovoltaik-Erweiterung
Freitragendes Vordachsystem
Z-70.3-244
Broschüre
Photovoltaik
Brüstungen, Dächer und Fassaden
VD1511E6EV1-21-2000P
Montageanleitung Freitragendes Vordachsystem mit Photovoltaic
Anfrageblatt Glas
Projektbeispiel
Glas Service Wustrow, Hannover (Anlagenleistung ges.: 3,11 kWp)
Beispielrechnung
Jahresertrag kWh
- Standort: München
- Vordach-Ausrichtung: Süden
- Menge: 1 Modul
- 0,40 € pro kWh
*bei komplettem Eigenverbrauch
| Photovoltaikleistung | Netzeinspeisung | Spezifischer Jahresertrag (kWh/kWp/a) | Eingesparte Stromkosten pro Jahr* | Eingesparte Stromkosten 20 Jahre* |
|---|---|---|---|---|
| 0,36 kWp | 355 kWh | 990,71 | 142,00 € | 2840 € |
