Ganzglasgeländer 144x
Allgemeines bauaufsichtliches Prüfzeugnis

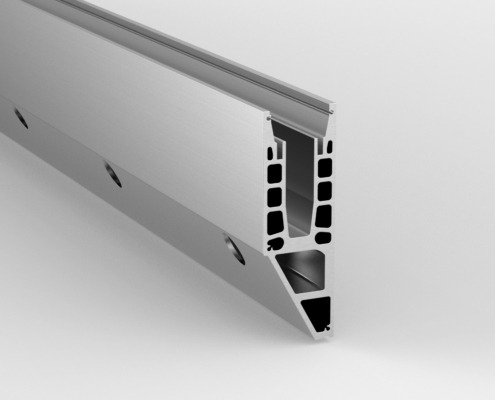

Systemprofilset cp-1442
für Brüstungs- und Treppenmontage
- Frontmontage an Deckenkante oder seitlich am Treppenlauf
- bei zwei oder mehr Glasscheiben ist keine Handlaufanschluss am Baukörper notwendig
- durch eine starke, anodisierte Schutzschicht problemlos im Außenbereich einsetzbar
- einsetzbar für französische Balkone
- Glasscheibenbreite bis zu 6 m möglich
- Scheibenhohen bis 1500 mm, auch für Absturzhohen über 12 m geeignet
- Glasscheiben mit Bohrungen für Handlaufträger sind zulässig
- Glaseinstand = 100 mm
- Glasart = VSG aus ESG (ESG-H)
- Glasdicken = 16,76, 17,52, 20,76 und 21,52 mm
- Glas linienförmig gelagert
Set-Inhalt
Für 16,76 mm Glas
| Art.Nr. | Material | Länge (mm) | Glasdicke |
|---|---|---|---|
| 1442E123-16-2500 | Aluminium | 2500 mm (-0/+2) | 16,76 mm |
| 1442E123-16-5000 | Aluminium | 5000 mm (-0/+2) | 16,76 mm |
Individueller Zuschnitt auf Anfrage. Verbindung von zwei Profilen mit 3x Verbindungsstift 1440-3VA.
Für 17,52 mm Glas
| Art.Nr. | Material | Länge (mm) | Glasdicke |
|---|---|---|---|
| 1442E123-17-2500 | Aluminium | 2500 mm (-0/+2) | 17,52 mm |
| 1442E123-17-5000 | Aluminium | 5000 mm (-0/+2) | 17,52 mm |
Individueller Zuschnitt auf Anfrage. Verbindung von zwei Profilen mit 3x Verbindungsstift 1440-3VA.
Für 20,76 mm Glas
| Art.Nr. | Material | Länge (mm) | Glasdicke |
|---|---|---|---|
| 1442E123-20-2500 | Aluminium | 2500 mm (-0/+2) | 20,76 mm |
| 1442E123-20-5000 | Aluminium | 5000 mm (-0/+2) | 20,76mm |
Individueller Zuschnitt auf Anfrage. Verbindung von zwei Profilen mit 3x Verbindungsstift 1440-3VA.
Für 21,52 mm Glas
| Art.Nr. | Material | Länge (mm) | Glasdicke |
|---|---|---|---|
| 1442E123-21-2500 | Aluminium | 2500 mm (-0/+2) | 21,52 mm |
| 1442E123-21-5000 | Aluminium | 5000 mm (-0/+2) | 21,52 mm |
Individueller Zuschnitt auf Anfrage. Verbindung von zwei Profilen mit 3x Verbindungsstift 1440-3VA.
Befestigungsbohrungen
2500 mm
Befestigungsbohrungen
5000 mm
Entwässerungsbohrung
Bei Außenanwendungen sind Entwässerungsbohrungen bauseits herzustellen.
cp-1442
Ganzglasgeländer – Frontmontage
Sicherheit
Prüfzeugnis
Montageanleitung
Systemprofil cp-1442
1440, 1442, 1443, 1444 Systemprofile
Montageanleitung der Systemprofile 1440, 1442, 1443, 1444
Systemstatik
Für weitere Unterlagen wie z.B. abP, Systemstatik, Montageanleitungen usw., können Sie uns gerne kontaktieren: info@pauli.de
